Счетчики воды: виды и описание

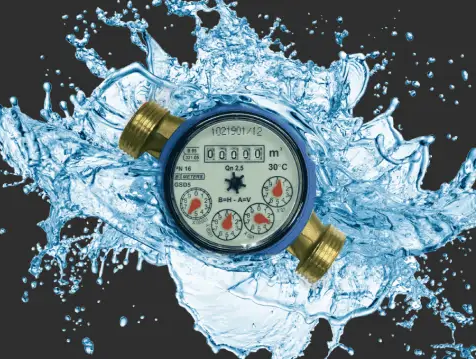

Счётчик воды — механический или электронный прибор, предназначенный для учета потребления воды. Устанавливается в разрыв трубопровода, и реагируют на движение водного потока.
По типу функционирования водосчетчики подразделяются на:
- тахометрические
- электромагнитные
- ультразвуковые
- вихревые
Тахометрические механические счетчики
Тахометрическими называются приборы, у которых есть вращающийся элемент. Принцип действия таких приборов состоит в том, что он определяет скорость вращения крыльчатки или турбины, помещенных в поток. Таким образом, по виду лопастного конструктива данные счетчики делятся на: крыльчатые и турбинные.
Крыльчатые водосчетчики используются для установки в горизонтальных трубопроводах и бывают:
- одноструйными (воздействие единого потока жидкости на крыльчатку);
- многоструйными (разделение потока на несколько струй);
- вентильными (имеет встроенный блокатор подачи воды).
Могут быть оборудованы импульсным выходом для удаленной регистрации показаний.
Крыльчатые водомеры подразделяются также на сухоходные и мокроходные.
Конструкция устройств сухого типа предусматривает изоляцию регистрирующего блока от воды немагнитным барьером. Это исключает образование отложений, которые могут привести к искажению фиксируемых показателей. Одноструйные и вентильные водосчетчики как раз относятся к конструкциям сухого типа.
Счетные блоки мокроходных неотделимы от водной среды и фиксируют данные, находясь непосредственно в потоке. Данные устройства менее долговечны, особенно в условиях сильно загрязненной жидкости, но стоят дешевле.
В турбинных водосчетчиках в качестве вращательного элемента используется специальный винт с лопастями. Принцип действия такой же как у крыльчатых водосчетчиков, однако турбинные меют более широкий диапазон измерения и применяются в системах водоснабжения с диаметром труб более 50 мм.
Также как и крыльчатые, турбинные водосчетчики могут оснащаться импульсным блоком для дистанционного управления.
В системах водоснабжения, где расход воды значительно варьируется, устанавливают сопряженные водосчетчики. Это позволяет фиксировать потребление жидкости как при небольшом напоре (крыльчатый тип), так и при его увеличенном (турбинный тип).
Тахометрические электронные счетчики
По сути эти счетчики не отличаются от механических аналогов, но их особенностью является не просто фиксация используемого объема воды, а регистрация расхода воды определенной температуры.
Данный процесс осуществляется при помощи термодатчиков, которыми оснащен водомер. Наиболее распространены электросчетчики с двумя терморегистраторами, реже – с тремя.
Информация о потребленном ресурсе определенного нагрева суммируется и выводится на дисплей. Таким образом, расход водоснабжения фиксированной температуры отслеживается с высокой точностью.
Также преимуществом электросчетчика является его независимость от сети питания, поскольку прибор автономен и работает от литиевой батарейки, не требующей подзарядки или замены.
Электромагнитные счетчики
Работа электромагнитных счетчиков основана на взаимодействии водного потока и предусмотренного конструкцией магнитопроницаемого цилиндра, имеющего изнутри электромагнитный слой, а снаружи – аналогичные обмотки.
Магнит создает индукционное поле, а водный поток, проходящий через счетчик, меняет его параметры. Данные изменения фиксируются двумя электродами, расположенными диаметрально и контактирующими с жидкостью. Данные о скорости и объеме измеряемого течения выводятся на экран.
Эти устройства обладают высокой точностью измерений, однако необходимо подключение счетчика к сети питания. Также существует вероятность намагничивания металлических частиц на приборе, что искажает показания (необходима предварительная фильтрация жидкости).
Ультразвуковые счетчики
В качестве измеряемого параметра используется акустический эффект ультразвуковых волн, проходящих сквозь движущийся поток.
Данные счетчики бывают:
- время-импульсные;
- доплеровские.
Время-импульсные счетчики регистрируют разность времени прохождения ультразвуковой волны по течению и против него, которую преобразуют потом в величину скорости измеряемой жидкости.
Доплеровские счетчики учитывают скорость перемещения инородных частиц (взвесей и пр.) или вихревых образований в потоке с помощью эффекта Доплера.
По типу монтажа ультразвуковые водосчетчики делят на:
- наружные (устанавливаются на внешней поверхности трубы и используются при учете расхода особо опасных и легковоспламеняющихся жидкостей);
- внутренние (фиксируются и работают непосредственно в потоке с невысокой проводимостью ультразвуковых колебаний).
Для работы счетчика требуется его подключение к сети питания.
Вихревые водосчетчики
Данные счетчики характеризуется устойчивой балансировкой, позволяющей снимать высокоточные показания даже в условиях вибрации.
Этот водосчетчик рационален для учета расхода только однородного потока, не содержащего примесей и мусора. Как правило, это технологические жидкости, использующиеся на производстве.
По количеству обслуживаемых потоков водные датчики подразделяются на:
- одноканальные;
- двуканальные;
- многоканальные.
Приборы учета ХВС и ГВС
С технической точки зрения, разницы в устройстве приборов учета ГВС и ХВС нет.
Однако если поставить счетчик холодной воды на трубопровод с горячей водой, то неминуемы постоянные протечки. Также показания прибора будут неверными.
А вот если, наоборот, установить счетчик горячей воды на «холодный» трубопровод, то датчик будет нормально работать.
Такая особенность связана с материалами, из которых сделаны счетчики. Для приборов горячего водоснабжения используются более износостойкие корпусы и комплектующие, способные выдерживать не только высокие температуры, но и частые смены режима.
Счетчик учета холодной воды:
Срок поверки - каждые 6 лет.
Температурный предел – до +40 °C.
Счетчик учета горячей воды:
Срок поверки - каждые 4 года.
Температурный предел – +130...+150 °C.
