Регуляторы температуры воды: модели и их особенности
Регулятор температуры воды – это прибор, позволяющий автоматически поддерживать заданные значения температуры воды.
Его работа основана на использовании принципа теплового расширения воды, проходящей через регулятор и изменяющей сечение выпускного клапана.
Регулятор температуры работает без использования дополнительных источников энергии и автоматических датчиков, так как источником его энергии является та рабочая среда, где он находится. Устанавливаются регуляторы температур в технологических системах, а также на трубопроводах водоснабжения, отопления, охлаждения и кондиционирования.
Рассмотрим разные модели регуляторов, представленные на нашем сайте, и их описание и преимущества:

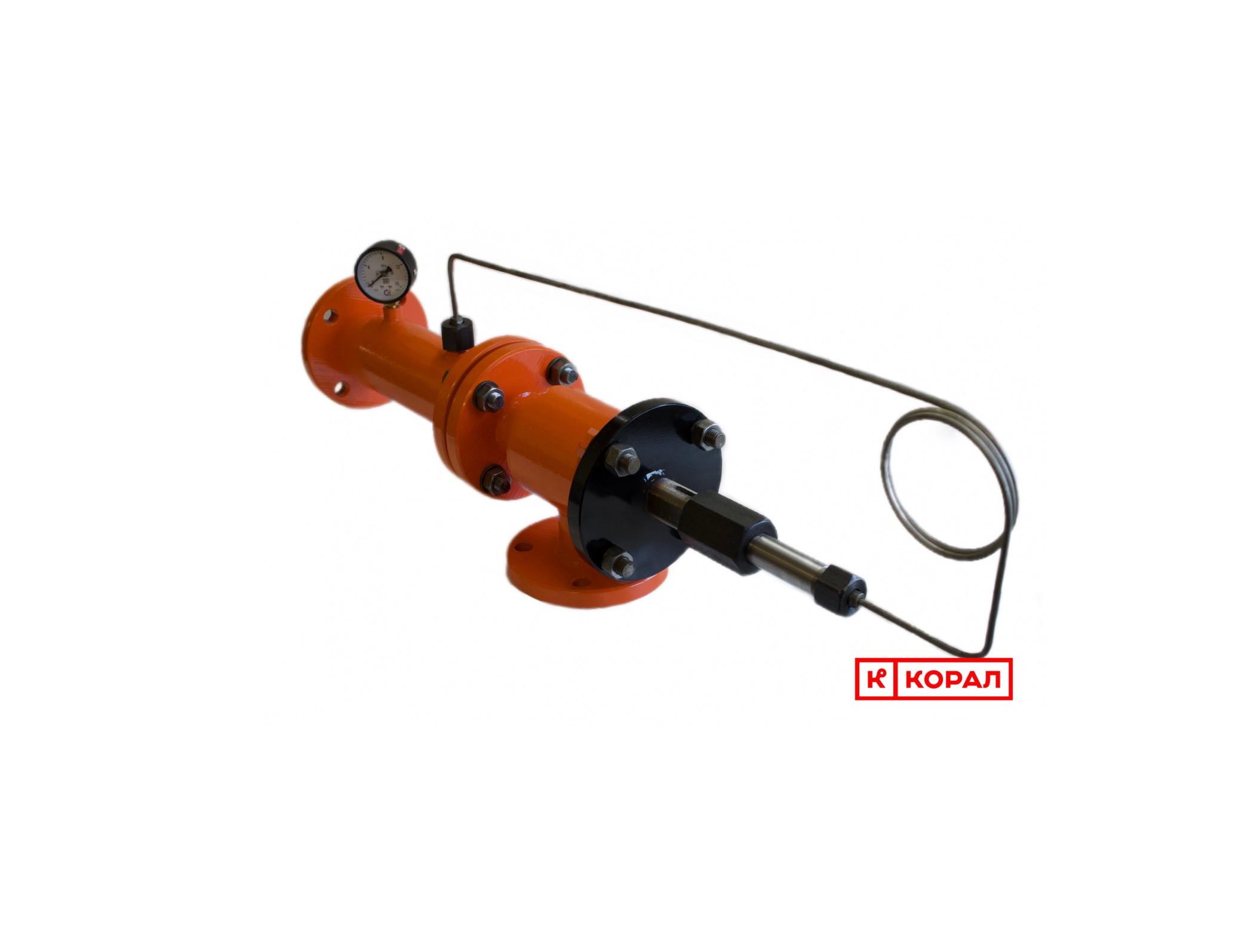

РТВЖ, исп. 1
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры горячего водоснабжения (ГВС) в закрытых схемах водоснабжения, а также обратной воды в системах приточной вентиляции. Установка регулятора позволяет уменьшить расход тепловой энергии путем снижения расхода теплоносителя.
С увеличением температуры, уменьшается расход горячей воды.

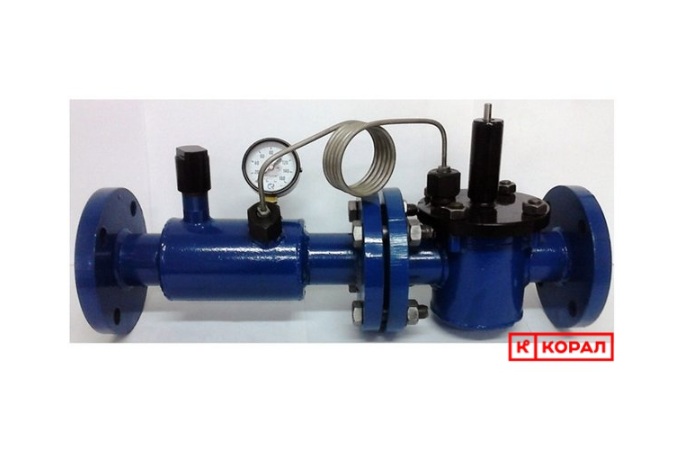

РТВ-2Р - взамен РТВЖ, исп. 1.
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры горячей воды. Производится в исполнении с разнесенным запорным устройством (клапан) и термобаллоном, соединенным капиллярной трубкой.
Рекомендуется применять в закрытых системах теплоснабжения в схемах приготовления ГВС. Установка регулятора в этих системах позволяет уменьшить затраты тепловой энергии и стабилизировать температурный режим ГВС.
С увеличением температуры, уменьшается расход горячей воды.
Дополнительные преимущества:
- соосность входного и выходного патрубков (горизонтальная врезка);
- ремонтопригодность изделия "по месту" (возможность ремонта термосистемы регулятора не демонтируя его с общей системы ГВС).

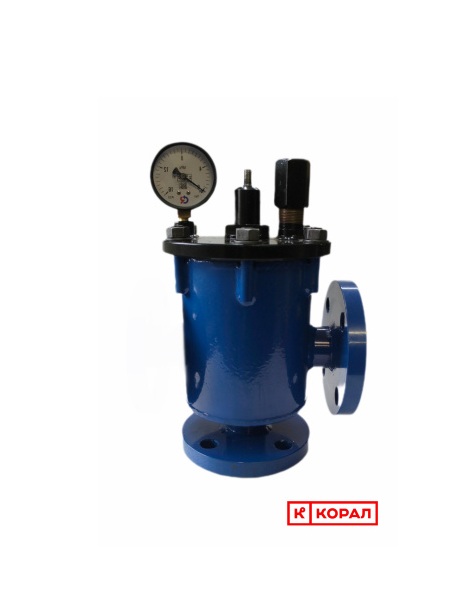

РТВк-2 - взамен РТВЖ, исп. 1
Предназначен для автоматического поддержания температуры воды. Рекомендуется применять в системах закрытого горячего водоснабжения (ГВС) и системах приточной вентиляции.
Применяется в закрытых системах ГВС (без подмеса) и в схемах приточной вентиляции, также как и РТВЖ, исп.1 и РТВ-2Р в случае, когда нет необходимости разносить термосистему и клапан, а также в условиях ограниченного пространства в ИТП.
Дополнительные преимущества:
- Небольшие габариты (компактный);
- Наличие встроенного компенсирующего устройства (защита от перегрева).

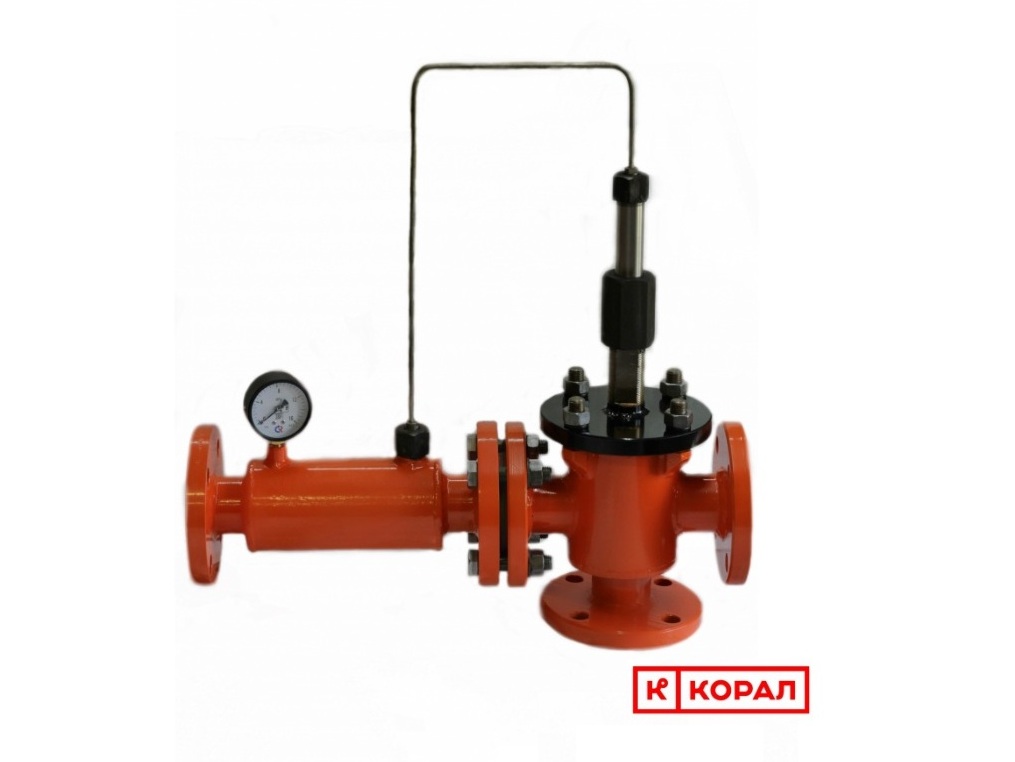

РТВЖ, исп. 2
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры горячего водоснабжения (ГВС) в открытых схемах водоснабжения, с использованием воды из обратки и из подачи для подмеса. С увеличением температуры уменьшается расход горячей воды (т.е. подмес регулируется).

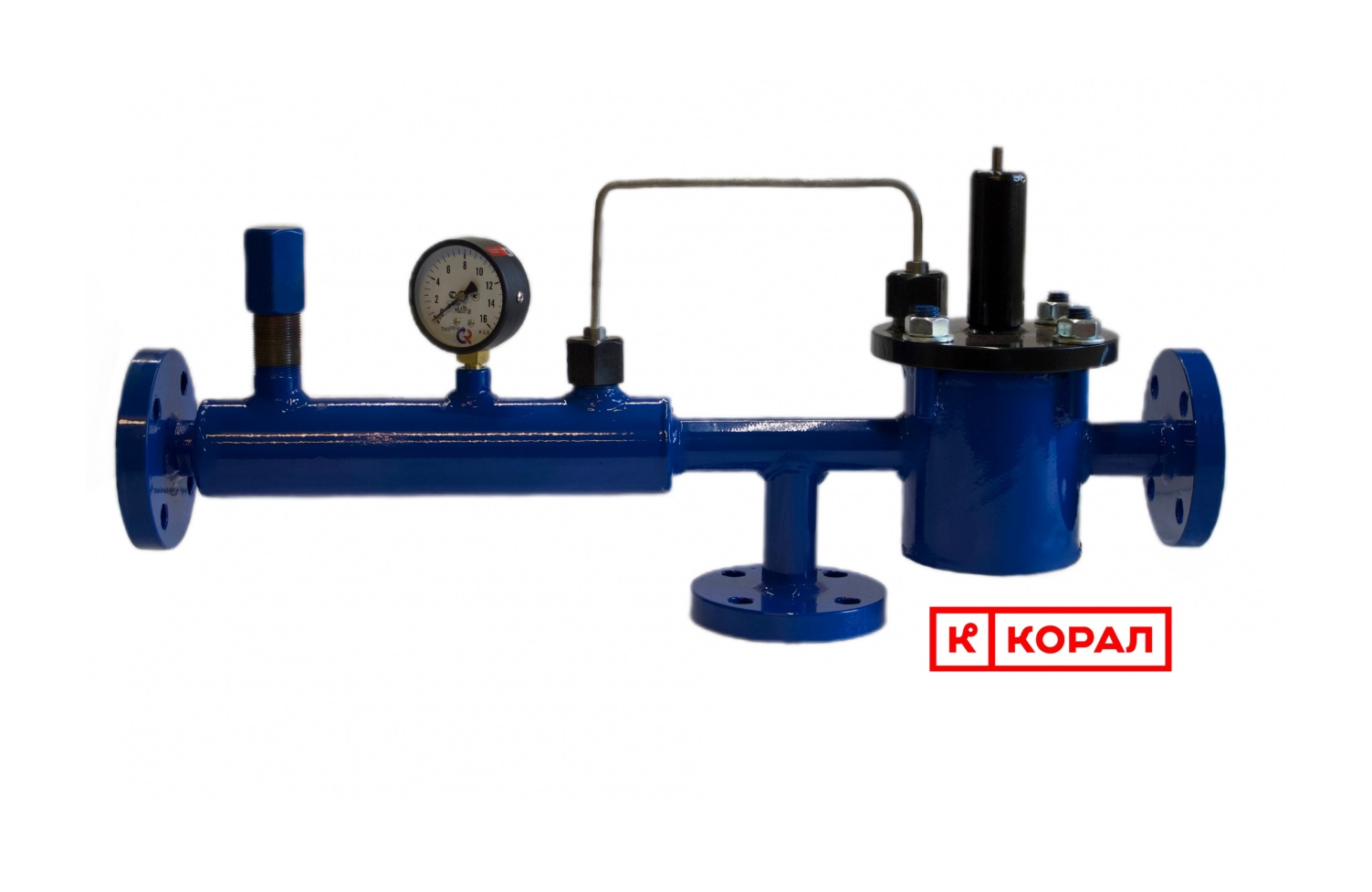

РТВ-3 - взамен РТВЖ, исп. 2
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры горячего водоснабжения (ГВС) в открытых схемах водоснабжения, с использованием воды из обратки, и из подачи для подмеса. С увеличением температуры уменьшается расход горячей воды (т.е. подмес регулируется).
Дополнительные преимущества:
- соосность входного и выходного патрубков (горизонтальная врезка);
- ремонтопригодность изделия "по месту" (возможность ремонта термосистемы регулятора не демонтируя его с общей системы ГВС).

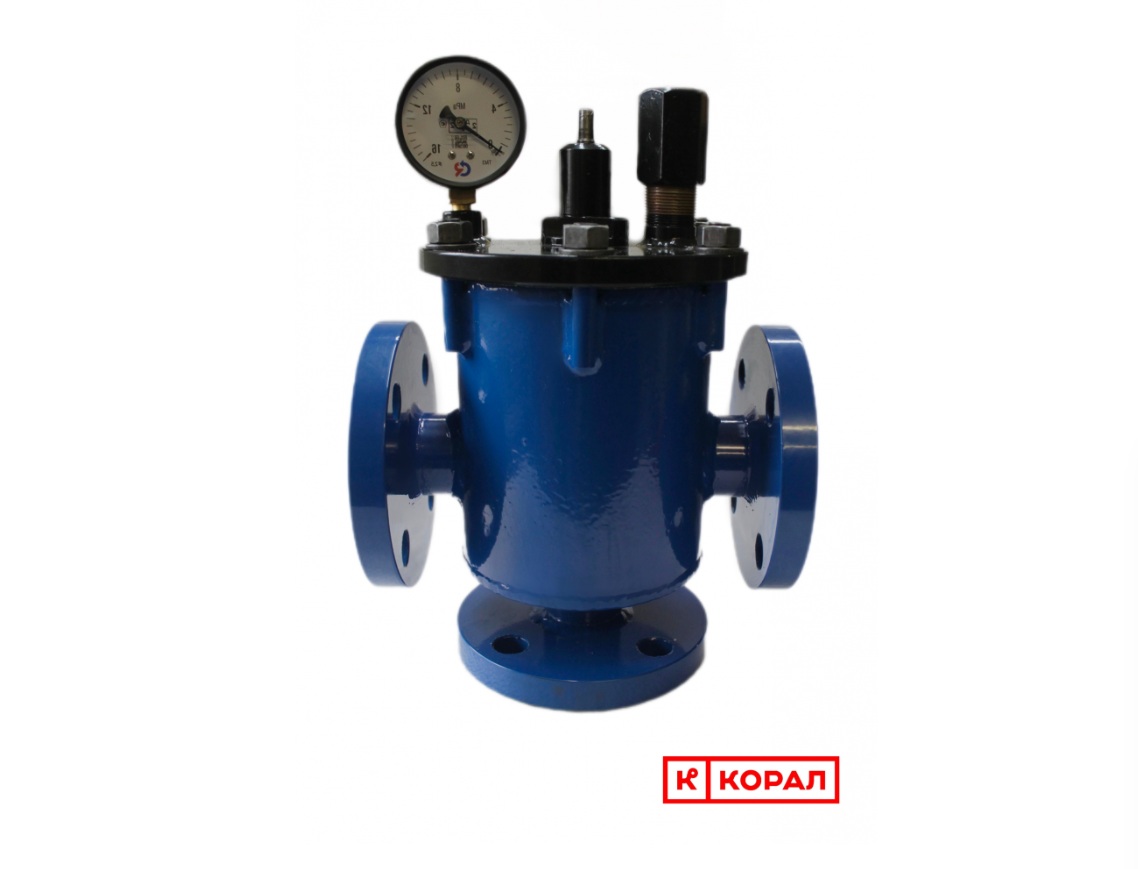

РТВк-3 - взамен РТВЖ, исп. 2
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры воды. Рекомендуется применять в системах открытого горячего водоснабжения (ГВС) жилых, производственных и административных зданий.
Установка регулятора в этих системах позволяет уменьшить затраты тепловой энергии и стабилизировать температурный режим ГВС.
Применяется в открытых системах ГВС (с подмесом), также как и РТВЖ, исп.2 и РТВ-3 в случае, когда нет необходимости разносить термосистему и клапан, а также в условиях ограниченного пространства в ИТП.
Дополнительные преимущества:
- Небольшие габариты (компактный);
- Наличие встроенного компенсирующего устройства (защита от перегрева).
РТВЖ, исп. 3
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры воды в системах охлаждения технологического оборудования. С увеличением температуры, увеличивается расход воды.

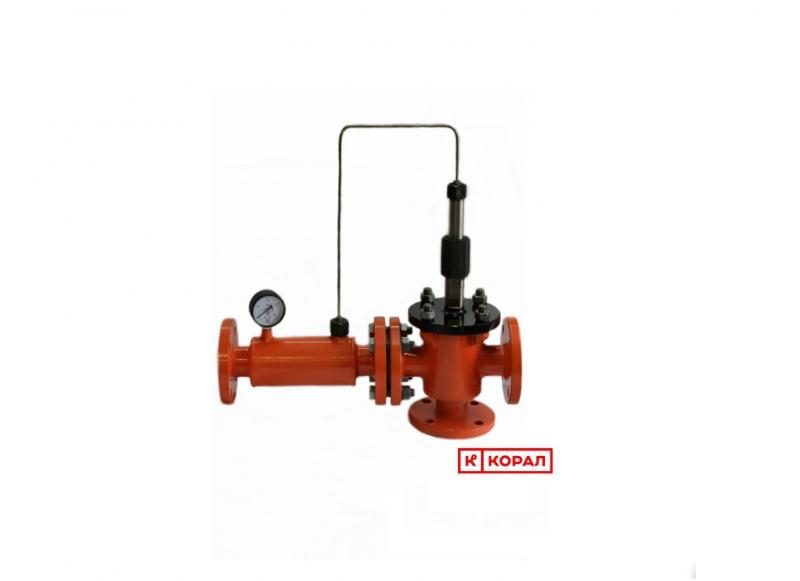

РТВЖ, исп. 4
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры ГВС в открытых схемах, с подмесом холодной воды. С увеличением температуры, увеличивается расход подмеса, подача горячей воды не регулируется. В связи со спецификой применения Исп.4 обязательная предварительная консультация.
Его работа основана на использовании принципа теплового расширения воды, проходящей через регулятор и изменяющей сечение выпускного клапана.
Регулятор температуры работает без использования дополнительных источников энергии и автоматических датчиков, так как источником его энергии является та рабочая среда, где он находится. Устанавливаются регуляторы температур в технологических системах, а также на трубопроводах водоснабжения, отопления, охлаждения и кондиционирования.
Рассмотрим разные модели регуляторов, представленные на нашем сайте, и их описание и преимущества:
РТВЖ, исп. 1
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры горячего водоснабжения (ГВС) в закрытых схемах водоснабжения, а также обратной воды в системах приточной вентиляции. Установка регулятора позволяет уменьшить расход тепловой энергии путем снижения расхода теплоносителя.
С увеличением температуры, уменьшается расход горячей воды.
РТВ-2Р - взамен РТВЖ, исп. 1.
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры горячей воды. Производится в исполнении с разнесенным запорным устройством (клапан) и термобаллоном, соединенным капиллярной трубкой.
Рекомендуется применять в закрытых системах теплоснабжения в схемах приготовления ГВС. Установка регулятора в этих системах позволяет уменьшить затраты тепловой энергии и стабилизировать температурный режим ГВС.
С увеличением температуры, уменьшается расход горячей воды.
Дополнительные преимущества:
- соосность входного и выходного патрубков (горизонтальная врезка);
- ремонтопригодность изделия "по месту" (возможность ремонта термосистемы регулятора не демонтируя его с общей системы ГВС).
РТВк-2 - взамен РТВЖ, исп. 1
Предназначен для автоматического поддержания температуры воды. Рекомендуется применять в системах закрытого горячего водоснабжения (ГВС) и системах приточной вентиляции.
Применяется в закрытых системах ГВС (без подмеса) и в схемах приточной вентиляции, также как и РТВЖ, исп.1 и РТВ-2Р в случае, когда нет необходимости разносить термосистему и клапан, а также в условиях ограниченного пространства в ИТП.
Дополнительные преимущества:
- Небольшие габариты (компактный);
- Наличие встроенного компенсирующего устройства (защита от перегрева).
РТВЖ, исп. 2
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры горячего водоснабжения (ГВС) в открытых схемах водоснабжения, с использованием воды из обратки и из подачи для подмеса. С увеличением температуры уменьшается расход горячей воды (т.е. подмес регулируется).
РТВ-3 - взамен РТВЖ, исп. 2
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры горячего водоснабжения (ГВС) в открытых схемах водоснабжения, с использованием воды из обратки, и из подачи для подмеса. С увеличением температуры уменьшается расход горячей воды (т.е. подмес регулируется).
Дополнительные преимущества:
- соосность входного и выходного патрубков (горизонтальная врезка);
- ремонтопригодность изделия "по месту" (возможность ремонта термосистемы регулятора не демонтируя его с общей системы ГВС).
РТВк-3 - взамен РТВЖ, исп. 2
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры воды. Рекомендуется применять в системах открытого горячего водоснабжения (ГВС) жилых, производственных и административных зданий.
Установка регулятора в этих системах позволяет уменьшить затраты тепловой энергии и стабилизировать температурный режим ГВС.
Применяется в открытых системах ГВС (с подмесом), также как и РТВЖ, исп.2 и РТВ-3 в случае, когда нет необходимости разносить термосистему и клапан, а также в условиях ограниченного пространства в ИТП.
Дополнительные преимущества:
- Небольшие габариты (компактный);
- Наличие встроенного компенсирующего устройства (защита от перегрева).
РТВЖ, исп. 3
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры воды в системах охлаждения технологического оборудования. С увеличением температуры, увеличивается расход воды.
РТВЖ, исп. 4
Стальной, фланцевое присоединение, предназначен для автоматического поддержания температуры ГВС в открытых схемах, с подмесом холодной воды. С увеличением температуры, увеличивается расход подмеса, подача горячей воды не регулируется. В связи со спецификой применения Исп.4 обязательная предварительная консультация.
